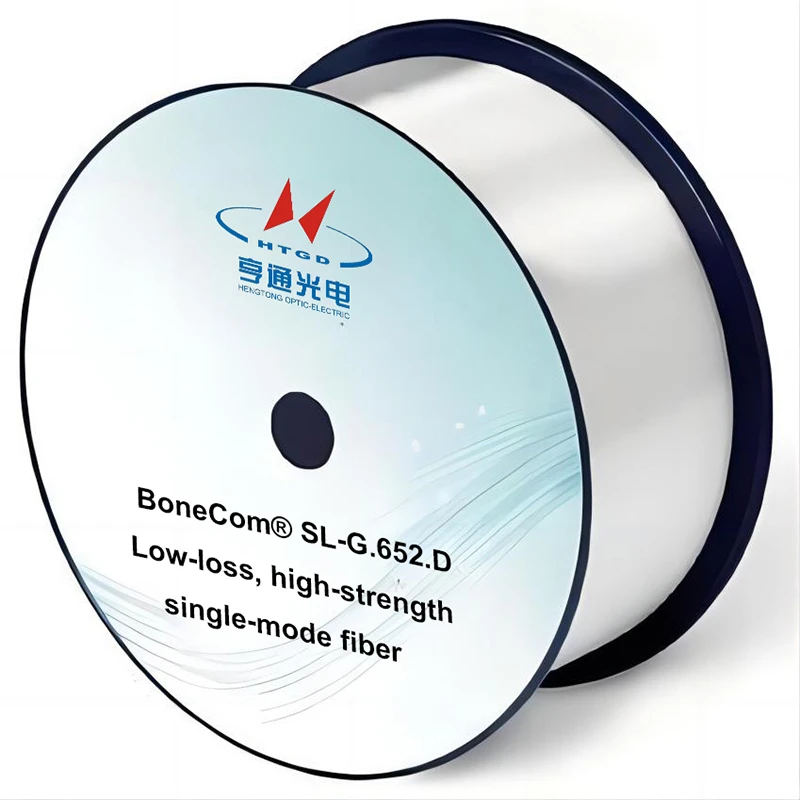

BoneCom® Jednomodno vlakno visoke čvrstoće s malim gubicima SL-G.652.D

Izvedba proizvoda

Iznimno nizak gubitak prijenosa, @1550nm Manje od ili jednako 0.180dB/km, @1310nm Manje ili jednako 0,320dB/km.

Optimizirane PMD karakteristike, mali gubici spoja i izvrsna kompatibilnost.

Dodatna visoka čvrstoća zaslona koja odgovara zahtjevima podmorskih kabela.

Scenariji primjene

100G i B100G sustavi prijenosa velike brzine na velike udaljenosti.

Oceanske komunikacijske mreže velikog kapaciteta i mreže za promatranje podmorja.

Širokopojasna gradska mreža.

Specifikacija proizvoda

Karakteristike	Uvjeti	Ugnjide	Specificiratiizdvrijednosti
Optical Karakteristike
Prigušenje	1310 nm	dB/km	Manje od ili jednako 0.320
	1383 nm	dB/km	Manje od ili jednako 0.320
	1550 nm	dB/km	Manje od ili jednako 0.180
	1625 nm	dB/km	Manje od ili jednako 0.220
Promjene slabljenja relativne valne duljine	1310nm VS. 1285-1330mn	dB/km	Manje od ili jednako 0.04
Promjene slabljenja relativne valne duljine	1550nm VS. 1525-1575mn	dB/km	Manje od ili jednako 0.03
Valna duljina nulte disperzije (λ0)	-	Nm	1300-1324
Nagib nulte disperzije	-	ps/nm²·km	0.073-0.092
Disperzija	1550 nm	PS/NM·km	13.3-18.6
Disperzija	1625 nm	PS/NM·km	17.2-23.7
PMD	-	PS/√Km	Manje od ili jednako 0.08
Valna duljina prekida kabela (λ_Cc)	-	Nm	Manje od ili jednako 1260
Promjer polja moda (MFD)	1310 nm	μm	9.2±0.4
Promjer polja moda (MFD)	1550 milijuna	μm	10.4±0.5
Diskontinuitet prigušenja	1310 nm	Db	Manje od ili jednako 0.03
Diskontinuitet prigušenja	1550 milijuna	dB	Manje od ili jednako 0.03
Prigušenje dvosmjerne krajnje razlike	1310 nm	dB/km	Manje od ili jednako 0.03
Prigušenje dvosmjerne krajnje razlike	1550 nm	dB/km	Manje od ili jednako 0.03
Geometrijske karakteristike
Promjer obloge		μm	125±0.7
Ne-cirkularnost obloge		%	Manje od ili jednako 1.0
Pogreška koncentričnosti omotača jezgre		μm	Manje od ili jednako 0.6
Promjer premaza		μm	242±7
Pogreška koncentričnosti premaza i obloge		μm	Manje ili jednako 12
Zavoj (radijus)		m	Veći ili jednak 4
Karakteristike okoliša 1550nm &1625nm
Prigušenje izazvano ovisnošću o temperaturi	-60 stupanj do +85 stupanj	dB/km	Manje od ili jednako 0.03
Prigušenje izazvano ovisnošću o vlazi	85 stupnjeva i 85% RH, 30 dana	dB/km	Manje od ili jednako 0.03
Prigušenje izazvano ovisnošću o vodi	23 stupnja, 30 dana	dB/km	Manje od ili jednako 0.03
Prigušenje izazvano suhom toplinom	85 stupnjeva, 30 dana	dB/km	Manje od ili jednako 0.03
Mehanička svojstva
Provjera napetosti *	-	GPa	0.69
Provjera napetosti *	-	KPSI	100
Sila premazne trake	vršna sila	N	1.3-8.9
Sila premazne trake	tipična prosječna sila	N	1.0-5.0
Vlačna čvrstoća	Weberova vjerojatnost 50%	GPa	Veće ili jednako 4.00
Vlačna čvrstoća	Weberova vjerojatnost 15%	GPa	Veći ili jednak 3,20
Parametar dinamičkog zamora (n_d)	-	-	Veći ili jednak 20
Prigušenje izazvano makro-zavojem
Ø60mm×100	1550 nm	dB	Manje od ili jednako 0.05
Ø60mm×100	1625 nm	Db	Manje od ili jednako 0.05
*Dostupni su proizvodi s većom zaštitom.
