Često postavljana pitanja o optičkim kabelima
Potpuni vodič za tehnologiju optičkih kabela
Razumijevanje tehnologije optičkih kabela temeljno je za telekomunikacijske stručnjake, mrežne inženjere i sve koji su uključeni u implementaciju infrastrukture optičkih vlakana. Ovaj sveobuhvatni vodič s često postavljanim pitanjima bavi se uobičajenim pitanjima o vrstama optičkih kabela, načelima dizajna, proizvodnim procesima i primjenama.
Razumijevanje osnova optičkih kabela
Koja je temeljna razlika između optičkog vlakna i optičkog kabela?
Optičko vlakno je sam stakleni prijenosni medij koji se sastoji od jezgre, obloge i slojeva zaštitnog premaza. Međutim, optički je kabel potpuni zaštitni sklop koji sadrži jedno ili više optičkih vlakana zajedno s elementima za čvrstoću, međuspremničkim cijevima, materijalima koji blokiraju vodu-i vanjskim omotačima. Struktura kabela štiti vlakna od opasnosti iz okoliša, mehaničkih naprezanja, vlage i ekstremnih temperatura tijekom instalacije i rada. Odgovarajući dizajn kabela osigurava da vlakna unutar strukture optičkog kabela ostanu zaštićena i zadrže svoju optičku izvedbu tijekom cijelog radnog vijeka.
Koje su glavne strukturne komponente optičkog kabela?
Tipični optički kabel sastoji se od nekoliko bitnih elemenata koji rade zajedno. Jezgra sadrži optička vlakna, pojedinačno puferirana ili grupirana u labave cijevi ili vrpce. Čvrstoće daju vlačnu čvrstoću i mogu uključivati aramidne pređe, šipke od stakloplastike ili čelične žice smještene središnje ili spiralno. Elementi za-blokiranje vode sprječavaju prodor vlage pomoću gelova ili superupijajućih materijala. Puferske cijevi ili čvrsti puferski premazi štite pojedinačna vlakna. Središnji element ili omotač jezgre pruža strukturnu potporu, dok vanjska obloga štiti sve od oštećenja okoliša. Svaka je komponenta projektirana da skladno radi unutar cjelokupnog dizajna optičkog kabela.
Po čemu se dizajni labavih cijevi i čvrsto{0}}puferiranih kabela razlikuju?
Labavi cijevni kabeli sadrže vlakna u prevelikim cijevima (obično promjera 2-3 mm) ispunjena smjesom za-blokiranje vode, omogućujući vlaknima da se slobodno kreću i ostanu izolirana od vanjskih naprezanja. Ovaj dizajn izvrstan je u vanjskim okruženjima i-primjenama na velikim udaljenostima. Kabeli s tijesnim-međuspremnikom nanose debeli zaštitni premaz (900 μm) izravno na svako vlakno, stvarajući robusniju pojedinačnu jedinicu vlakana prikladnu za unutarnje okruženje, kraće staze i primjene s intenzivnim spajanjem. Izbor između ovih struktura optičkog kabela ovisi o okruženju instalacije, zahtjevima udaljenosti i razmatranjima o rukovanju tijekom instalacije i održavanja.
Što određuje broj vlakana u dizajnu optičkih kabela?
Odabir broja vlakana ovisi o trenutnim zahtjevima propusnosti, budućim potrebama proširenja i specifičnostima aplikacije. Uobičajeni brojevi kreću se od 2 do 864 vlakana ili više u dizajnu visoke-gustoće. Unutarnji kabeli obično sadrže 2-144 vlakna, dok vanjski kabeli mogu sadržavati 12-288 vlakana u standardnim konfiguracijama. Kabeli s velikim brojem vlakana koji prelaze 432 vlakna koriste vrpčaste strukture za maksimalnu gustoću. Dizajn optičkog kabela mora se prilagoditi specificiranom broju vlakana uz održavanje prihvatljivog promjera kabela, težine i instalacijskih karakteristika. Planeri mreže obično osiguravaju 30-50% dodatnih vlakana izvan trenutnih potreba za budući rast.
Vrste optičkih kabela za unutarnju upotrebu
Što su distribucijski kabeli i gdje se koriste?
Distribucijski kabeli imaju čvrsta-spremna vlakna dizajnirana za usmjeravanje u zatvorenom prostoru unutar zgrada, podatkovnih centara i kampusa. Ovi kabeli obično sadrže 4-144 vlakna s 900 μm nepropusnim odbojnicima, elementima čvrstoće od aramidne pređe i-zapaljivim omotačima namijenjenim za plenum, usponske kanale ili prostore opće namjene. Robustan međuspremnik vlakana omogućuje izravni završetak konektora bez spojnih kućišta. Distribucijski kabeli dobro se snalaze u uskim prostorima za usmjeravanje, podržavaju često rukovanje tijekom instalacije i ispunjavaju zahtjeve građevinskih propisa. Oni predstavljaju tip optičkog kabela radnog konja za sustave strukturnog kabliranja i mrežnu infrastrukturu prostorija.
Što čini kabele za probijanje jedinstvenima?
Probojni kabeli sadrže više čvrstih-puferiranih vlakana, svako sa svojim zasebnim pod{1}}omoštem, a sva su skupljena unutar vanjskog omotača. Ova konstrukcija omogućuje izbijanje pojedinačnih vlakana i odvojeno usmjeravanje na različita mjesta bez potrebe za točkom spajanja. Izdvojeni dizajni pojednostavljuju instalacije u sobama s opremom i podatkovnim centrima gdje pojedinačna vlakna završavaju na različitim pločama ili uređajima. Kompromis-za ovu fleksibilnost je veći ukupni promjer kabela i veća cijena u usporedbi s distribucijskim kabelima. Sklopovi optičkih kabela koji se probijaju posebno dobro funkcioniraju za kraće međusobne veze koje zahtijevaju fleksibilnost u usmjeravanju vlakana.
Što su plenum{0}}kabeli i zašto su potrebni?
Plenumski-kabeli koriste posebne materijale koji -usporavaju -dim, plamen- i koji zadovoljavaju stroge standarde zaštite od požara za ugradnju u-prostore za rukovanje zrakom. Ovi kabeli moraju proći rigorozna ispitivanja prema UL 910 ili NFPA 262, pokazujući ograničeno širenje plamena i smanjeno stvaranje dima. Materijali jakne obično uključuju fluoropolimere (FEP, PVDF) ili posebno formulirane spojeve s niskim -dimom. Građevinski propisi nalažu ocjenu plenuma za kabele instalirane u prostorima koji se koriste za cirkulaciju zraka u okolišu. Iako je skuplji od alternativa s usponskim{11}}vodom, plenumski optički kabel pruža bitnu sigurnosnu zaštitu u naseljenim zgradama minimiziranjem opasnosti od toksičnog dima tijekom požara.
Varijante optičkih kabela za vanjsku upotrebu
Koje su karakteristike optičkih kabela s izravnim ukopavanjem?
Kabeli za izravno ukopavanje imaju robusnu konstrukciju dizajniranu za podzemnu instalaciju bez zaštite cijevi. Ovi kabeli uključuju višestruke zaštitne slojeve uključujući labave cijevi ispunjene gelom, valoviti čelični ili aluminijski oklop, jake-polietilenske omotače i često spojeve za poplavu u cijeloj strukturi. Oklop štiti od oštećenja glodavcima, pomicanja tla i nezgoda pri kopanju. Poboljšane barijere protiv vlage sprječavaju prodor vode tijekom desetljeća izloženosti pod zemljom. Dizajni optičkih kabela s izravnim ukopavanjem moraju izdržati pritisak tla, cikluse smrzavanja-odmrzavanja i potencijalne mehaničke utjecaje uz zadržavanje cjelovitosti vlakana. Ovi kabeli predstavljaju najrobusniju konstrukciju vanjskih optičkih kabela.
Po čemu se antenski optički kabeli razlikuju od ostalih vanjskih vrsta?

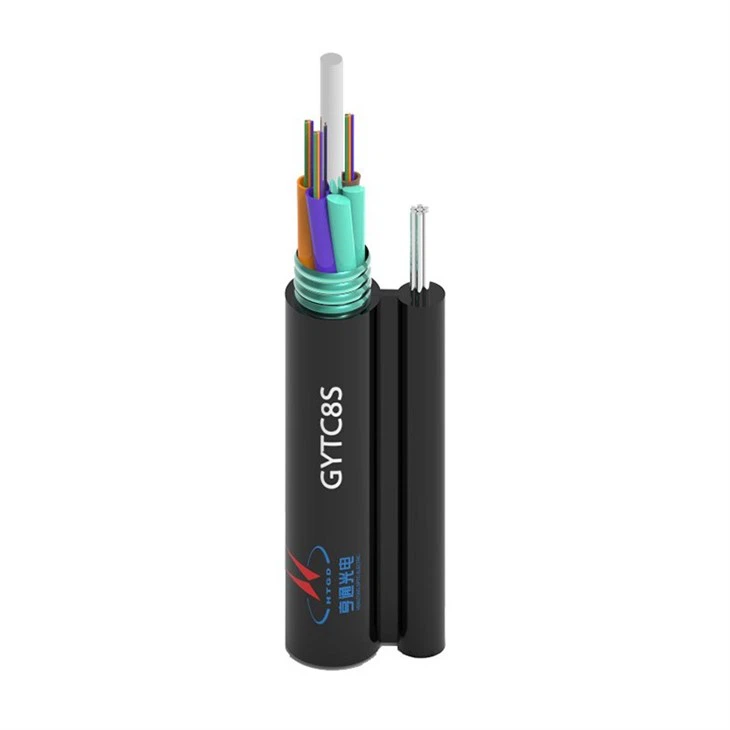

Zračni kabeli dizajnirani za -montažu na stup imaju laganu konstrukciju uravnoteženu s odgovarajućom čvrstoćom za zahtjeve raspona. Samonosivi-dizajni uključuju dielektrične elemente visoke-čvrstoće (aramid ili stakloplastika), dok antenski kabeli s vezicom imaju lakšu konstrukciju budući da nosive žice pružaju potporu. Slika-8 dizajna kombinira optički kabel s integriranom žicom za prijenos poruka. UV-otporne jakne štite od degradacije sunčeve svjetlosti. Zračni optički kabel mora izdržati opterećenje vjetrom, nakupljanje leda, ekstremne temperature od -40 stupnjeva do +70 stupnjeva i potencijalne udare uzrokovane munjama. Projektna razmatranja uključuju izračune progiba, maksimalnu duljinu raspona i kompatibilnost hardvera za pričvršćivanje.

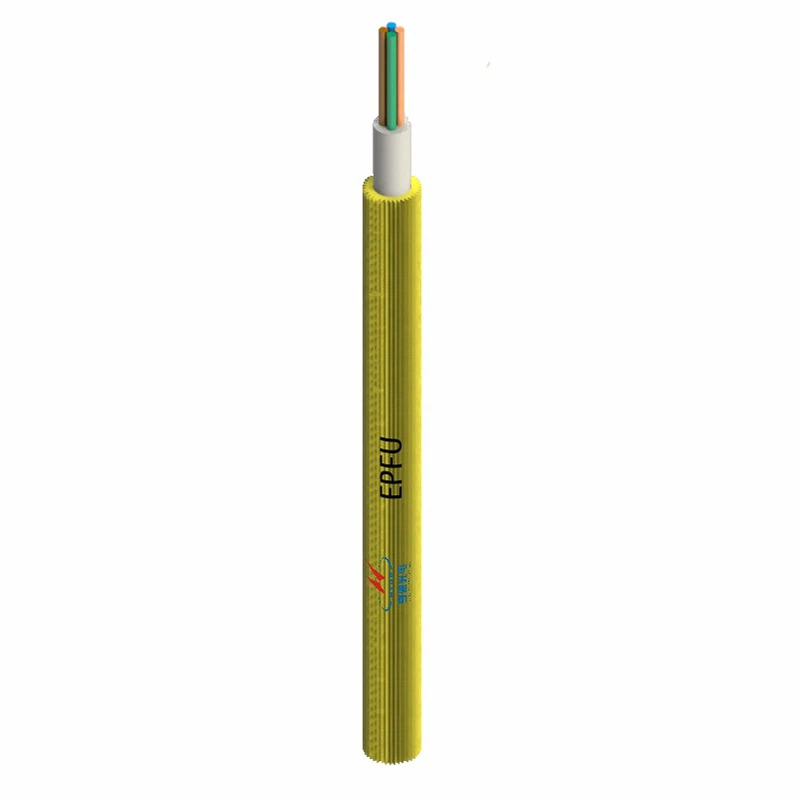

Što kanalske kabele čini optimiziranima za instalaciju cijevi?
Kanalni kabeli imaju glatke, tvrde vanjske omotače s niskim koeficijentom trenja kako bi se olakšalo provlačenje kroz sustave vodova. Relativno kompaktna, okrugla konstrukcija smanjuje napetost povlačenja i omogućuje veće udaljenosti povlačenja. Ovi kabeli koriste-gelom ispunjene ili suhe dizajne s odgovarajućom za-zaštitom od blokiranja vode. Polietilenski omotači-srednje gustoće pružaju izvrsnu izdržljivost i otpornost na habanje tijekom postavljanja. Dizajn optičkih kabela za kanale uravnotežuje promjer kabela (minimizirajući punjenje cijevi) s odgovarajućim razinama zaštite. Ispravna instalacija uključuje prethodno-podmazivanje, praćenje napetosti tijekom povlačenja i pridržavanje specifikacija za maksimalnu napetost povlačenja kako bi se spriječilo oštećenje vlakana.
Što su blindirani optički kabeli i kada su potrebni?
Oklopljeni kabeli sadrže metalne zaštitne slojeve-obično valovitu čeličnu traku, međusobno povezani aluminijski oklop ili oklop od čelične žice-koji okružuju jezgru kabela. Ova konstrukcija pruža vrhunsku mehaničku zaštitu od sila gnječenja, oštećenja od udarca i napada glodavaca. Tipovi armiranih optičkih kabela služe aplikacijama uključujući izravno ukopavanje u teške uvjete tla, industrijske objekte s teškim strojevima, područja s visokom populacijom glodavaca i lokacije sklone vandalizmu. Oklop povećava težinu, smanjuje fleksibilnost i povećava cijenu, ali pruža mehaničku zaštitu bez premca. Instalacija zahtijeva posebna razmatranja uzemljenja za metalne komponente u telekomunikacijskim aplikacijama.
Usporedba vanjskih optičkih kabela
| Vrsta kabela | Primarna upotreba | Ključne značajke zaštite | Razmatranja instalacije |
|---|---|---|---|
| Izravni pokop | Pod zemljom bez cijevi | Čelični/aluminijski oklop, jakne-za teške uvjete rada | Zahtijeva opremu za kopanje rovova |
| Zračni | Instalacije montirane-na stup | UV-otporne jakne, čvrsti elementi | Zahtijeva pristup stupu, proračun progiba |
| Kanal | Sustavi vodova | Glatke jakne, blokiraju-vodu | Zahtijeva opremu za vuču, podmazivanje |
| Oklopljeni | Visok{0}}rizična okruženja | Metalni oklopni slojevi | Zahtijeva uzemljenje, posebno rukovanje |
Specijalizirane primjene optičkih kabela
Što definira dizajn ADSS optičkog kabela?
Svi-dielektrični samonoseći-kabeli ne sadrže metalne komponente, koriste-aramidne pređe visoke čvrstoće za postizanje vlačnih ocjena od 10 kN do 30 kN za zračne raspone bez nosača. Potpuno dielektrična konstrukcija eliminira zahtjeve za električnim uzemljenjem i dopušta ugradnju na visoko-naponske prijenosne strukture. Projektiranje ADSS optičkog kabela uključuje složeni inženjering uzimajući u obzir duljinu raspona, razmake vodiča, opterećenje vjetrom/ledom, eolske vibracije i električni stres u visoko-naponskim okruženjima. Specijalizirane jakne otporne su na električno praćenje. Ovi kabeli služe komunalnim uslugama i drugim aplikacijama koje zahtijevaju velike zračne raspone u blizini vodiča pod naponom gdje konvencionalni metalni kabeli stvaraju sigurnosne opasnosti.
Kako OPGW optički kabel ima dvostruku svrhu?
Optički kabeli za uzemljenje istovremeno funkcioniraju kao nadzemne žice za zaštitu od munje i komunikacijske putove. Konstrukcija ima središnju cijev od nehrđajućeg čelika koja štiti optička vlakna, okružena čeličnim-žicama presvučenim aluminijem ili aluminijskom slitinom koja osigurava mehaničku čvrstoću i električnu vodljivost. OPGW optički kabel mora ispunjavati i specifikacije telekomunikacijskih performansi i električne/mehaničke zahtjeve za dužnost uzemljenja. Prijave su usmjerene na električne mreže gdje već postoje prijenosni tornjevi, eliminirajući odvojenu komunikacijsku infrastrukturu. Dizajn uravnotežuje zaštitu vlakana, učinkovitost električnog uzemljenja, mehaničku čvrstoću i otpornost na udar groma.
Koji su jedinstveni zahtjevi za podvodne optičke kabele?
Podmorski kabeli suočavaju se s izvanrednim ekološkim izazovima koji zahtijevaju specijalizirane dizajne. Kabeli za duboku{1}}vodu koriste laganu konstrukciju s čvrstim elementima od čelične žice, bakrenim vodičima za napajanje za repetitore i višestrukim slojevima polimera koji pružaju otpornost na pritisak i blokiraju vodu. Dijelovi-prilaza obali zahtijevaju tešku dvostruko-oklopnu konstrukciju koja štiti od sidara, ribolovne opreme i uvjeta u zoni surfanja. Dizajni podmorskih optičkih kabela rješavaju hidrostatski tlak veći od 800 bara, abraziju uzrokovanu pomicanjem morskog dna, zaštitu morskih bušotina i proizvodnju vodika tijekom više-desetljetnih životnih vijekova. Proizvodnja uključuje ispitivanje tlaka, opsežna mehanička ispitivanja i provjeru hermetičkog brtvljenja prije postavljanja.
Što su taktički optički kabeli?
Taktički kabeli služe vojnim, hitnim reakcijama i privremenim mrežnim aplikacijama koje zahtijevaju brzo postavljanje i pronalaženje. Ovi specijalizirani dizajni optičkih kabela naglašavaju izuzetnu fleksibilnost, visok omjer čvrstoće-i-težine i otpornost na ponovljeno rukovanje. Konstrukcija obično sadrži otporna čvrsto-puferirana vlakna, -aramidno ojačanje visoke-čvrstoće i ultra-fleksibilne spojeve obloge koji održavaju učinkovitost do -50 stupnjeva. Taktički kablovi se namotavaju na kolute za brzo postavljanje, izdržavaju promet vozila i preživljavaju teške terenske uvjete. Specijalizirane varijante uključuju kabele s integriranim kabelima za izvlačenje,-optimizirane dizajne i ekološke performanse vojnih specifikacija za zahtjevne operativne scenarije.
Procesi proizvodnje optičkih kabela
Kako se proizvode labave cijevne strukture u proizvodnji optičkih kabela?
Procesi ekstruzije labavih cijevi primjenjuju modificirani polipropilen ili druge polimerne materijale oko skupina vlakana pomoću specijalizirane opreme za ekstruziju. Vlakna se uvode kroz matricu cijevi s kontroliranom napetosti i viškom duljine (obično 0,3-0,6%) kako bi se osigurala opuštenost unutar gotove cijevi. Promjer cijevi precizno se kontrolira kako bi se prilagodio određenom broju vlakana uz održavanje zahtjeva za minimalnim radijusom savijanja. Nakon ekstruzije i hlađenja, cijevi prolaze kroz punionice na koje se nanosi gel za blokiranje vode. Praćenje kvalitete uključuje mjerenje promjera cijevi, verifikaciju pozicioniranja vlakana i validaciju prekomjerne duljine. Višestruke cijevi mogu biti namotane oko središnjeg elementa tijekom sljedećih operacija sklapanja optičkog kabela.
Što se događa tijekom procesa uvijanja kabela?
Upredanje kabela kombinira više odbojnih cijevi, čvrstoće i šipke za punjenje oko središnjeg elementa pomoću opreme za planetarno umotavanje. Proces primjenjuje kontroliranu napetost na svaki element dok rotira glavu za uvijanje kako bi se stvorili spiralni uzorci polaganja. Parametri uvijanja, uključujući duljinu polaganja, smjer i napetost, utječu na fleksibilnost kabela, raspodjelu čvrstoće i stabilnost dimenzija. Neki dizajni uključuju protu-spiralne slojeve za poboljšanu ravnotežu. Upredena jezgra može biti omotana trakom, materijalima za-blokiranje vode ili vezivom prije oblaganja. Precizna kontrola tijekom umotavanja osigurava da gotov optički kabel zadovoljava specifikacije za promjer, fleksibilnost i mehaničku izvedbu.
Kako se nanose i ispituju omotači optičkih kabela?
Ekstruzija omotača nanosi završni zaštitni sloj pomoću matrica s križnom glavom koji centriraju jezgru kabela unutar struje ekstrudiranog polimera. Polietilenski spojevi su najčešći, s formulacijama odabranim za posebne zahtjeve okoliša. Proces ekstruzije kontrolira debljinu omotača, koncentričnost i kvalitetu površine uz održavanje koordinacije brzine linije s prethodnim procesima. Nakon ekstruzije, jakne se hlade u koritima za vodu prije konačne dimenzionalne provjere. Ispitivanje kvalitete uključuje mjerenje debljine pod više kutova, provjeru ekscentričnosti, ispitivanje iskrenjem za cjelovitost plašta i procjenu kvalitete površine. Kodiranje ispisa primjenjuje se tijekom ili nakon oblaganja kako bi se osigurala trajna identifikacija optičkog kabela.
Priprema i ispitivanje vlakana
Ekstruzija međuspremne cijevi ili čvrsto puferiranje
Upredanje kabela i sklop jezgre
Ekstruzija i stvrdnjavanje plašta
Završno testiranje i certifikacija
Razmatranja instalacije i izvedbe
Koje su maksimalne napetosti povlačenja za različite vrste optičkih kabela?
Maksimalna napetost povlačenja značajno varira ovisno o konstrukciji optičkog kabela i dizajnu čvrstoće. Unutarnji distribucijski kabeli obično dopuštaju 100-200 N po vlaknu, dok vanjski kabeli s robusnim elementima čvrstoće mogu podržati 2.000-6.000 N. Oklopni kabeli često dopuštaju veće napetosti od 3.000-8.000 N. Kritična instalacijska praksa održava vučnu napetost ispod 80% nazivnog maksimuma kako bi se očuvale sigurnosne granice. Opremu za praćenje napetosti treba koristiti za duga ili složena povlačenja. Prekomjerna sila povlačenja može uzrokovati naprezanje vlakana, istezanje čvrstoće ili oštećenje plašta. Ispravni postupci ugradnje, uključujući prethodno podmazivanje, međutočke povlačenja i rasporede u obliku osmice pomažu u kontroli razine napetosti.
Kako temperatura utječe na performanse optičkog kabela?
Varijacije temperature stvaraju višestruke učinke u sustavima optičkih kabela. Toplinsko širenje i skupljanje komponenti kabela generira sile koje mogu zategnuti vlakna ako je prekomjerna duljina vlakana neadekvatna. Niske temperature smanjuju fleksibilnost plašta i mogu uzrokovati zadebljanje gela u -dezenima ispunjenim gelom. Visoke temperature ubrzavaju starenje polimernih materijala i mogu utjecati na slabljenje vlakana. Odgovarajući dizajn kabela uključuje dovoljan višak duljine vlakana (obično 0,3-0,6%) kako bi se prilagodilo toplinskoj kontrakciji bez istezanja vlakana. Prakse ugradnje moraju uzeti u obzir temperaturu pri ugradnji u odnosu na raspon radne temperature. Specifikacija optičkog kabela definira ograničenja radne temperature, obično od -40 stupnjeva do +70 stupnjeva za vanjske kabele.
Koji čimbenici određuju specifikacije radijusa savijanja optičkog kabela?
Ograničenja minimalnog radijusa savijanja sprječavaju oštećenje vlakana od pretjeranog savijanja. Tijekom instalacije (pod napetošću), kabeli obično zahtijevaju radijus savijanja od 15-20 puta veći od promjera kabela. Nakon instalacije (bez napetosti), to se smanjuje na 10-15 puta promjer za većinu dizajna. Specifikacije za manji radijus savijanja zahtijevaju posebne dizajne vlakana (G.657 vlakna neosjetljiva na savijanje) ili konstrukcije kabela s poboljšanom zaštitom. Savijanje iznad specifikacija uzrokuje povećano prigušenje, potencijalni lom vlakana i dugoročnu degradaciju pouzdanosti. Dizajn instalacije mora se prilagoditi navedenim radijusima savijanja na svim prijelazima usmjeravanja, spojnim kućištima i točkama završetka. Ispravno rukovanje optičkim kabelom tijekom instalacije čuva cjelovitost vlakana i osigurava dugoročne performanse.
Kako se optički kabel testira za osiguranje kvalitete?
Sveobuhvatno testiranje potvrđuje učinkovitost optičkog kabela prije postavljanja. Optičko ispitivanje uključuje mjerenje atenuacije na radnim valnim duljinama, verifikaciju optičkog povratnog gubitka i PMD karakterizaciju za-prijave na duge udaljenosti. Mehaničko ispitivanje ocjenjuje vlačnu čvrstoću, otpornost na lomljenje, otpornost na udarce i performanse savijanja. Ispitivanje utjecaja na okoliš podvrgava uzorke cikličkoj temperaturi, otpornosti na vlagu i simulaciji starenja. Tijekom proizvodnje, inline ispitivanje nadzire dimenzionalne parametre, dok se gotov kabel podvrgava ispitivanju primjenom kontrolirane napetosti kako bi se potvrdio integritet čvrstoće. OTDR testiranje na dovršenim kabelima identificira sve lomove vlakana ili pretjerane gubitke u spoju, osiguravajući da svaki kotur optičkog kabela zadovoljava specifikacije.
