Opis

Tehnički parametri

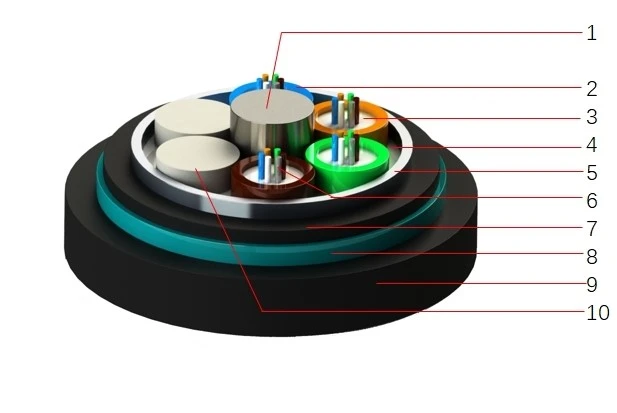

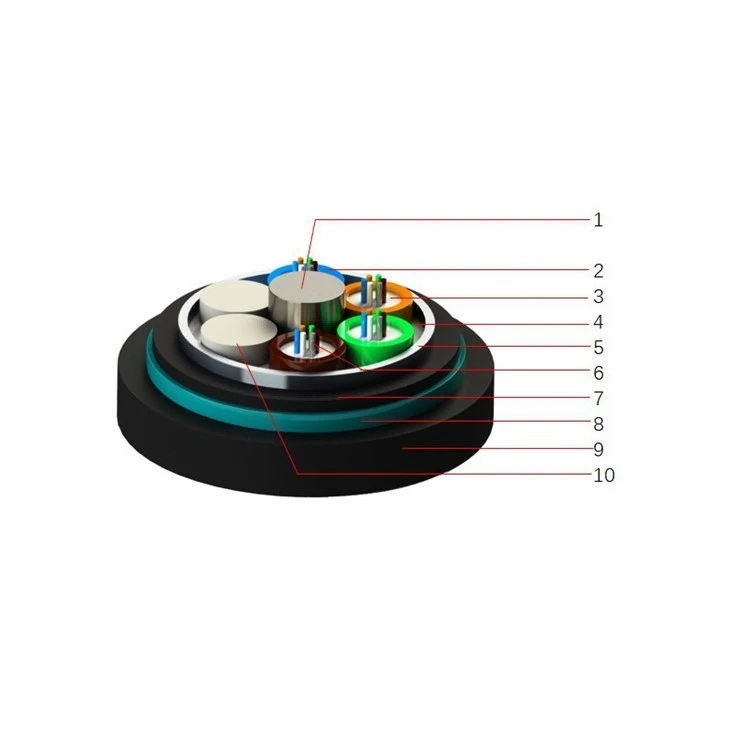

Dupli omotač s više cijevi i oklopni izravno ukopani kabel
(GYTA53)

1-Član središnje snage

2-Olabavljena cijev

3-Smjesa za punjenje cijevi

4-Smjesa za punjenje kabela

5-Aluminijska traka

6-Vlakna

7-Unutarnji omotač

8-Rebrasta čelična traka

9-Vanjski omotač

10-Dopunska šipka

Značajke

Izvrsna mehanička i ekološka izvedba.

Dobra otpornost na vodu.

Dvostruki omotač s dvostrukim oklopom.

Labava cijev ispunjena gelom dobro štiti vlakno.

Oklopljen aluminijskom trakom protiv vlage i čeličnom trakom.

Tehničke karakteristike (GYTA53)

Broj vlakana	jedinice	Max.vlakna broj po epruveti	Promjer kabela (mm)	Težina kabela (Kg/km)	Vlačna čvrstoća Dugo/kratkoročno (N)	Simpatija Dugo/kratkoročno (N/100 mm)	Min. polumjer savijanja (mm)
Broj vlakana	jedinice	Max.vlakna broj po epruveti	Promjer kabela (mm)	Težina kabela (Kg/km)	Vlačna čvrstoća Dugo/kratkoročno (N)	Simpatija Dugo/kratkoročno (N/100 mm)	Dinamičan	Statički
2-36	6	6	13.4	192	1000/3000	1000/3000	25D	12.5D
38-72	6	12	14.1	212	1000/3000	1000/3000	25D	12.5D
74-96	8	12	15.5	257	1000/3000	1000/3000	25D	12.5D
98-120	10	12	16.9	296	1000/3000	1000/3000	25D	12.5D
122-144	12	12	17.9	311	1000/3000	1000/3000	25D	12.5D

Tehničke karakteristike (GYFTA53)

Broj vlakana	jedinice	Max.vlakna broj po epruveti	Promjer kabela (mm)	Težina kabela (Kg/km)	Vlačna čvrstoća Dugo/kratkoročno (N)	Simpatija Dugo/kratkoročno (N/100 mm)	Min. polumjer savijanja (mm)
Broj vlakana	jedinice	Max.vlakna broj po epruveti	Promjer kabela (mm)	Težina kabela (Kg/km)	Vlačna čvrstoća Dugo/kratkoročno (N)	Simpatija Dugo/kratkoročno (N/100 mm)	Dinamičan	Statički
2-36	6	6	13.4	172	1000/2000	1000/3000	25D	12.5D
38-72	6	12	13.8	183	1000/2000	1000/3000	25D	12.5D
74-96	8	12	15.4	206	1000/2500	1000/3000	25D	12.5D
132~144	12	12	18.3	313	1000/3000	1000/3000	25D	12.5D

Izvedba prijenosa vlakana

Kablirana optička vlakna

(dB/km)

62,5 um

(850nm/1300nm)

50um

(850nm/1300nm)

G.652

(1310nm/1550nm)

G.655

(1550nm/1625nm)

Maksimalno prigušenje

3.5/1.5

0.36/0.22

0.22/0.26

Tipična vrijednost

3.0/1.0

0.35/0.21

0.21/0.24

Bilješke

1. Gornji parametri su tipične vrijednosti;
2. Specifikacije kabela može se dizajnirati prema zahtjevu kupca;
3.D označava promjer kabela.

Karakteristike okoliša

• Temperatura transporta/skladišta: -40 stupnjeva do +70 stupnjeva

Prijave

• Kanalni i izravni ukopani.

Ambalaža i bubanj

• Standardna duljina: 2,000m; dostupne su i druge dužine.
• Kabeli su pakirani u drvene bačve, također se mogu temeljiti na zahtjevima kupaca.

Testiranje

Naše usluge ispitivanja optičkih kabela uključuju, ali nisu ograničene na:

OTDR test:Upotrijebite optički reflektometar u vremenskoj domeni (OTDR) za testiranje optičkih kabela kako biste otkrili gubitak, refleksiju i kvalitetu veze optičkog vlakna, što vam pomaže pronaći točke kvara i probleme u optičkom kabelu.

Test optičke snage:Provedite ispitivanje optičke snage na optičkim kabelima kako biste osigurali da intenzitet optičkih signala zadovoljava standardne zahtjeve i osigurali kvalitetu komunikacije.

Testovi napetosti i gnječenja optičkog kabela, itd.

Servis

Mi smo profesionalni proizvođač optičkih kabela posvećen pružanju kupcima visokokvalitetnih, pouzdanih proizvoda optičkih kabela i visokokvalitetnih prilagođenih rješenja. Imamo naprednu proizvodnu opremu i tehničke timove kako bismo zadovoljili različite potrebe naših kupaca i pružili cijeli niz servisne podrške.

Jamčimo da će se proizvodnja odvijati prema vašim zahtjevima, a možete nas kontaktirati u bilo kojem trenutku ako imate bilo kakvih pitanja ili problema s kvalitetom, a mi ćemo vam dati zadovoljavajući odgovor i tretman.

Partner

Pitanja

P: Koje su prednosti korištenja podzemnih optičkih kabela?

O: Ukopani podzemni kabeli zaštićeni su od vremenskih uvjeta ili divljih životinja, smanjujući rizik od slučajnog oštećenja.

P: Kako ukopati optičke kabele?

O: Kada izvodite podzemnu instalaciju optičkog kabela, postoje dvije metode. Prva metoda uključuje postavljanje kabela u ukopani kanal, a druga uključuje ukopavanje kabela izravno u zemlju.

P: Koje čimbenike treba uzeti u obzir prilikom izravnog ukopavanja optičkih kabela?

O: Prilikom izravnog ukopavanja kabela od optičkih vlakana, posebnu pozornost treba obratiti na minimalni radijus savijanja kabela i maksimalnu snagu povlačenja. Daljnja razmatranja uključuju temperaturu instalacije i sprječavanje uvijanja kabela tijekom instalacije. Kabeli od optičkih vlakana trebaju biti zakopani ispod granice mraza. Ova dubina može varirati ovisno o geografskom položaju instalacije.

P: Mogu li prilagoditi posebnu strukturu izravnog ukopa optičkog kabela?

O: Da. Imat ćemo posvećenog procesnog inženjera koji će surađivati s vama kako bismo razumjeli specifičnu situaciju i dali naše proizvodne savjete.
