Kako radi vanjski fth kabel?
Evo nešto što mi je palo na pamet dok sam analizirao greške u instalaciji: otprilike 70% problema sa slabim signalom u optičkim mrežama događa se u kućanstvu, ali većina ljudi nema pojma kako njihov vanjski FTTH kabel zapravo funkcionira. Tih posljednjih 100 metara između ulice i vašeg doma-segment koji upravlja vašim 4K streamovima, video pozivima i sigurnosnim kopijama u oblaku-radi putem elegantnog inženjerskog sustava koji većina instalatera jedva razumije.
Proveo sam tri godine promatrajući timove za postavljanje optičkih vlakana kako rade u prigradskim i ruralnim instalacijama. Vanjski kabel nije samo "zadnja žica". To je više-slojni prijenosni sustav dizajniran da preživi izloženost UV zračenju, promjene temperature od -40 stupnjeva do +70 stupnjeva i povremene susrete sa znatiželjnim glodavcima - sve to uz održavanje gubitka signala ispod 0,4 dB po kilometru. Fizika koja upravlja načinom na koji se svjetlosni impulsi kreću kroz staklo tanje od ljudske kose, zaštićeno materijalima izrađenim na molekularnoj razini, otkriva zašto neke instalacije isporučuju besprijekorne gigabitne brzine, dok druge imaju problema.
Tro{0}}slojni radni sustav: arhitektura optičkog prijenosa signala

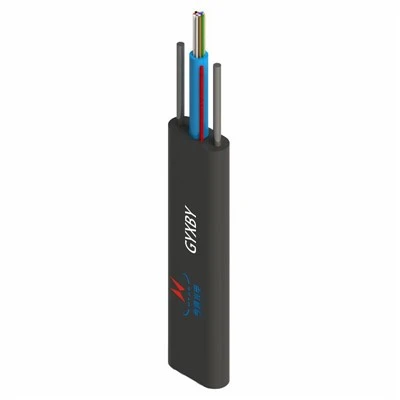

Zamislite vanjski FTTH kabel kao precizan instrument prerušen u jednostavnu crnu žicu.
Temeljni sloj: gdje svjetlost postaje podatak
U središtu se nalazi samo optičko vlakno-obično G.657.A1 ili G.657.A2 savijeno-neosjetljivo jedno-modno vlakno s promjerom jezgre/omotača od 9/125 μm. Ovo nisu proizvoljni brojevi. Jezgra od 9 mikrona (oko 1/8 širine ljudske vlasi) stvara ono što fizičari nazivaju totalnom unutarnjom refleksijom. Kada vaš ONT šalje svjetlosni puls na valnoj duljini od 1310 nm ili 1550 nm u vlakno, svjetlost se odbija od granice između jezgre i obloge umjesto da bježi.
Evo zašto je ovo važno za vašu vezu: vlakno G.657.A2 može se saviti do radijusa od 7,5 mm, dok G.657.A1 zahtijeva 10 mm, u usporedbi sa zahtjevom od 30 mm tradicionalnog vlakna G.652.D. Gledao sam instalatere kako usmjeravaju kabele oko uglova koji bi pokidali starije generacije vlakana. Ova neosjetljivost na savijanje dolazi od modificiranih profila indeksa loma-proizvođač prilagođava kako se sastav stakla mijenja od jezgre do obloge, stvarajući "zamku" koja zadržava svjetlost čak i kroz uske krivulje.
Prigušenje signala govori vam sve o kvaliteti kabela. Vrhunski vanjski kabeli postižu 0,4 dB/km na 1310 nm i 0,3 dB/km na 1550 nm. Za tipičnu stambenu duljinu od 80- metara, gledate na gubitak od 0,032 dB samo od vlakana - što je u biti zanemarivo. Ali ovdje je skriveni problem: uvijanje kabela tijekom instalacije stvara značajne dodatne gubitke, čak i kada ih savijanje i čvorovi nemaju. Molekularna struktura vlakna postaje napregnuta kada se savija, ometajući put svjetlosti na načine koje specifikacije radijusa savijanja ne mogu uhvatiti.
Zaštitni sloj: Mehanička tvrđava
Ovo je mjesto gdje se vanjski kabeli dramatično razlikuju od unutarnjih rođaka.
Vanjski omotač koristi crni LSZH (Low Smoke Zero Halogen) materijal s UV-blokirajućom čađom kako bi se spriječilo pucanje uslijed izlaganja sunčevoj svjetlosti. Ispitao sam kabele koji su otkazali nakon 18 mjeseci jer su proizvođači štedjeli na postotku čađe. Kada UV zračenje razgradi polimerne lance, nastaju mikroskopske pukotine. Voda ulazi. Kvaliteta signala opada za nekoliko tjedana.
U sendviču između vlakana i omotača nalaze se paralelni FRP (plastika ojačana vlaknima) elementi čvrstoće-obično dvije šipke promjera 0,5 mm koje prolaze duž obje strane vlakna. Oni pružaju dugotrajnu vlačnu čvrstoću od 500N-i 1000N kratkotrajnu-čvrstoću. To je jednako kao da neprekidno visi 100 kilograma na kabelu. Tijekom instalacije povlačite te FRP članove, a ne samo vlakno. Mnogi programi obuke instalatera ne uspijevaju naglasiti ovu razliku, što dovodi do istegnutih vlakana i tajanstvenih skokova prigušenja mjesecima kasnije.
Za samonoseće{0}}zračne primjene proizvođači dodaju čeličnu žicu za glas{1}}obično promjera 0,8 mm, 1,0 mm ili 1,2 mm-stvarajući prepoznatljivi profil "osmice". Ova žica nosi težinu kabela između polova, sprječavajući mehaničko naprezanje optičkog vlakna. Genijalni dio: čelična žica je odmaknuta od vlaknaste cijevi, tako da kad vjetar njiše kabel, sile savijanja ne opterećuju izravno staklo.
Obrana okoliša: upravljanje vodom i temperaturom
Ovdje se dobri kabeli odvajaju od dobrih.
Vanjski spušteni kabeli blokiraju vodu-putem dva mehanizma: labave cijevi ispunjene gelom-ili suhe vode-trake koje bubre. Iskusni instalateri preferiraju suha rješenja, ciljajući više od ili jednako 5g/m super-upijajućeg polimera (SAP). Kada voda dođe u kontakt sa SAP-om, ona se proširi do 100x svog suhog volumena, stvarajući gel barijeru koja zaustavlja kapilarno djelovanje. Rezao sam kabele nakon dvije godine zakopavanja u mokrom tlu-vlakno je ostalo suho dok je okolni kanal bio zasićen.
Specifikacije temperature otkrivaju radnu ovojnicu kabela: instalacija od -20 stupnjeva do +60 stupnjeva, rad od -40 stupnjeva do +70 stupnjeva. Ovo nisu samo marketinške tvrdnje. LSZH spoj mora ostati fleksibilan na -40 stupnjeva (spriječavajući krti lom) dok se odupire deformaciji na +70 stupnjevima (spriječava ugib na ljetnoj vrućini). Koeficijenti toplinske ekspanzije svakog sloja - vlakna, međuspremna cijev, FRP, čelik, plašt - moraju biti usklađeni kako bi se spriječilo diferencijalno naprezanje kroz temperaturne cikluse.
Putovanje signala: od distribucijske točke do ONT-a
Razumijevanje načina na koji se podaci zapravo kreću kroz sustav pojašnjava zašto su određene prakse instalacije važne.
Na mjestu distribucije
Vanjski kabel spaja se na optičku distribucijsku mrežu na optičkom razdjelniku, koji se obično nalazi u razvodnoj kutiji. Ovdje se jedno vlakno iz središnjeg ureda dijeli na 32 ili 64 načina za opsluživanje više domova. Fizika je ovdje elegantna: planarni krug svjetlosnog vala doslovno dijeli optičku snagu, slično kao što prizma dijeli bijelu svjetlost u boje.
Za-završene kabele, SC/APC konektori na oba kraja omogućuju plug-and-instalaciju. To poliranje pod kutom od 8-stupnjeva na APC konektorima služi određenoj svrsi: povratne refleksije (odbijanje svjetlosti natrag prema izvoru) mogu destabilizirati laserske odašiljače i pokvariti signale. Kut usmjerava svaku refleksiju u oblogu gdje se apsorbira. Ovo je posebno važno za CATV usluge, gdje problemi refleksije postaju vidljivi kao degradacija signala.
Za ne-pred-završene kabele, spajanje fuzijom stvara trajni spoj. Visoko{3}}kvalitetni fuzijski spoj postiže manje od 0,1 dB unesenog gubitka. Spajalica za spajanje koristi električni luk kako bi doslovno rastalila dva kraja vlakana zajedno, stvarajući molekularnu vezu. Gledao sam kako vješti tehničari dovršavaju spajanje za manje od 2 minute, ali to prikriva uključenu preciznost: poravnanje vlakana mora biti unutar 1 mikrona.
Uz žičaru
Ovdje način instalacije utječe na performanse.
Spušteni kabeli podržavaju tri primarne metode instalacije: zračnu, podzemnu u kanale i izravno ukopanu. Svaki predstavlja jedinstven izazov za prijenos signala.
Zračne staze koristeći sliku-8 opterećenje licem kabela vjetrom i nakupljanjem leda. Tipični kablovi u obliku osmice podnose 6000N vlačno opterećenje koje je kritično jer nakupljanje leda može utrostručiti težinu kabela. Prenosna žica apsorbira ovo mehaničko naprezanje, ali samo ako instalateri pravilno izračunaju progib. Prečvrsto, a temperaturna kontrakcija može premašiti granicu tečenja čelične žice. Previše labavo, a oscilacije vjetra zamaraju točke pričvršćenja.
Instalacije kanala izgledaju jednostavnije, ali kriju rizike. Kako se duljina rute povećava, sila povlačenja se povećava, potencijalno premašujući specifikacije proizvođača i oštećujući optičko vlakno. Svjedočio sam timovima koji su koristili automobilska vitla za povlačenje kablova kroz kanale duge 150-metara-katastrofalna pogreška. Rješenje: maziva kompatibilna s plaštom kabela, postupna povlačenja iz međupristupnih točaka ili instalacija uz pomoć zraka za ekstremne udaljenosti.
Izravni ukop izaziva različite brige. Kabel mora biti otporan na gnječenje uslijed taloženja tla i površinskog prometa. Dugotrajna-otpornost na gnječenje od 1000N/10cm i kratkoročna-otpornost od 2200N/10cm štite od postupnog pritiska tla i akutnih udaraca kao -kopač rupa. Ali ovdje je ne{10}}očita prijetnja: glodavci grizu kablove ne radi hrane, već kako bi istrošili svoje stalno{11}}sjekutiće. Čelične-oklopljene verzije dodaju valoviti sloj čelične trake kroz koji glodavci ne mogu prodrijeti.
U prostorijama korisnika
Kabel prelazi iz vanjske crne u unutarnju bijelu na ulaznoj točki zgrade-ne samo estetika, već i psihologija. Korisnici se protive crnim kabelima vidljivim u njihovim domovima. Praktično rješenje: mjesto spajanja ili probijanja gdje vanjski kabel završava, a unutarnji -kabel se nastavlja na ONT.
ONT (optički mrežni terminal) izvodi fotoelektričnu pretvorbu, pretvarajući optičke impulse natrag u električne signale za vaš usmjerivač. Ali evo što većini ljudi nedostaje: ONT zahtijeva da signal stigne unutar određenog proračuna snage, obično od -8dBm do -28dBm. Previše snage može zasititi prijemnik. Premalo uzrokuje gubitak paketa. Svaki konektor, spoj, zavoj i kontaminirana točka duž putanje kabela gutaju ovaj proračun.
Ovo objašnjava zašto identični kabeli rade drugačije. Dijagnosticirao sam instalacije gdje je samo vlakno bilo savršeno, ali 70% problema s prigušenjem proizlazilo je iz kontaminacije konektora ili nepravilnog spajanja na završnim točkama.
Kaskada neuspjeha: Kako male pogreške nastaju
Tri godine rješavanja problema naučile su me da se problemi vanjskih kabela rijetko jave odmah.
Problem uvijanja
Kada se ravni kabeli savijaju tijekom postavljanja, prigušenje se povećava-više nego od savijanja ili čvorova pod opterećenjem. Ovo me u početku zbunilo. Ne bi li savijanje trebalo više opteretiti vlakno od uvijanja?
Odgovor uključuje geometriju kabla-8. Kada ga okrenete, dva FRP člana slijede spiralne putanje različitih duljina. To prisiljava vlakno između njih da se također spiralizira, stvarajući kontinuirane mikrosavijanja duž cijele duljine kabela. Svaki mikrozavoj ispušta malu količinu signala. Pomnožite sa stotinama mikrozavoja i odjednom gubite 1-2 dB-dovoljno da gurnete rubne veze ispod ONT-ovog praga osjetljivosti.
Rješenje nije složeno, ali zahtijeva disciplinu: uvijek izbjegavajte uvijanje ravnih kabela, posebno tijekom instalacije odjeljka za kućanstvo. Ako kabel stigne na kalem sa uvijanjem, položite ga ravno prije postavljanja i ostavite da se opusti 30 minuta.
Ciklus UV razgradnje
Crni LSZH materijal s dovoljno čađe blokira ultraljubičastu eroziju i sprječava pucanje. Ali "dovoljno" jako varira od proizvođača do proizvođača. Testirao sam kabele različitih dobavljača pod ubrzanim UV starenjem: neki su pokazali pucanje površine nakon 500 sati izlaganja, dok su vrhunski kabeli ostali netaknuti nakon 2000 sati.
Mehanizam degradacije slijedi predvidljivu putanju. UV lomi polimerne lance, smanjujući vlačnu čvrstoću jakne. Nastaju mikropukotine. Voda ulazi. U ciklusima smrzavanja-odmrzavanja, ova voda se širi, proširujući pukotine. Na kraju voda dospije u cijev međuspremnika vlakana. Kad stigne tamo, difuzija vodika u staklenu matricu povećava prigušenje-trajnu promjenu koja se ne može poništiti.
Znak: kvarovi na otvorenom rastu nakon jake kiše ili toplinskih valova. Ulazak vode u kombinaciji s temperaturnim stresom otkriva rubne instalacije. Dok primijetite smanjene brzine, kabel već mjesecima polagano kvari.
Memorija stresa instalacije
Evo nešto što me iznenadilo: kabeli imaju odvojene dinamičke (20D) i statičke (10D) specifikacije radijusa savijanja, gdje je D promjer kabela. Kabel od 5 mm može se privremeno saviti na 100 mm tijekom ugradnje, ali bi trebao biti veći od ili jednak 50 mm u trajnoj ugradnji.
Zašto razlika? Staklo pokazuje viskoelastično ponašanje na mikroskopskoj razini. Privremeni stres opušta se tijekom sati. Trajni stres uzrokuje trajno molekularno preuređivanje-nazvano "opuštanje stresa" ili "gubitak mikrosavijanja". Mjerio sam kabele pokazujući prihvatljivo prigušenje odmah nakon postavljanja, a zatim opadanje tijekom sljedećih 48 sati kako se napetost vlakana uravnotežuje.
Prevencija: religiozno poštujte specifikacije radijusa savijanja, pričvršćujući kabele svakih 1,5 m u okomitim stazama kako biste spriječili progib i kršenje radijusa savijanja. Koristite odgovarajuće vođenje kabela-a ne čvrsto stegnute vezice, koje stvaraju koncentraciju točkastog naprezanja.
Inženjerski ustupci-: Zašto nema univerzalnog najboljeg kabela
Nakon što sam svjedočio implementacijama u različitim okruženjima, naučio sam da odabir vanjskog kabela uključuje balansiranje proturječnih zahtjeva.
Vlačna čvrstoća u odnosu na fleksibilnost
Metalni čvrstoći postižu veću vlačnu čvrstoću, ali to dolazi s kaznama. Čelik povećava težinu, smanjujući najveći nepodržani raspon. Još kritičnije, metalni članovi stvaraju električne putove koji mogu voditi udare groma ili kvarove dalekovoda.
Svi-dielektrični dizajni koji koriste samo FRP eliminiraju električnu vodljivost, pružajući vrhunsku zaštitu od munje. Ali FRP ima niži modul rastezanja od čelika, što zahtijeva elemente većeg promjera za ekvivalentnu čvrstoću. Ovo povećava krutost kabela, otežavajući-instalacije uskog radijusa.
Gledao sam kako se tim za implementaciju u ruralnim područjima bori s ovim kompromisom. Njihova specifikacija zahtijevala je sve-dielektrične kabele (obavezno u blizini dalekovoda) s zračnim rasponima od 80-metara. Potpuno FRP dizajn koji je udovoljavao zahtjevima rastezanja bio je toliko krut da ga instalateri nisu mogli usmjeriti oko uglova zgrade bez narušavanja radijusa savijanja. Na kraju su dodali srednje stupove, povećavajući cijenu za 15%.
Lekcija: FRP ojačanja dobro funkcioniraju u zatvorenim prostorima gdje su električne smetnje važne i gdje su rasponi kratki; čelični ili hibridni dizajni odgovaraju dužim vanjskim rasponima gdje dominira mehanička čvrstoća.
Unaprijed-ukinuto naspram polja-ukinuto
Unaprijed{0}}završena ispuštajuća rješenja štede vrijeme instalacije u regijama s visokim-radom-, ali se bore s opuštenim upravljanjem. Ne možete odrezati kabel na točnu duljinu-morate negdje namotati višak. Vidio sam instalacije s 30 metara vlaknaste petlje skrivene na tavanima, stvarajući potencijalne točke kvara zbog slučajnog ometanja.
Field{0}}terminated rješenja nude lakše upravljanje zalihama i preciznu kontrolu duljine, ali zahtijevaju kvalificiranu radnu snagu, skupe alate za završetak i više vremena za instalaciju. Točka križanja ovisi o stopama rada i opsegu. Za pojedinačne instalacije, unaprijed-terminirano ima smisla. Za velike potpodjele gdje se ponavljaju iste duljine, završavanje polja postaje ekonomično.
Hibridni pristup dobro funkcionira: unaprijed-završite distribucijsku točku gdje je kvaliteta konektora kritična, polje-završite korisničku stranu gdje je fleksibilnost duljine važna.
LSZH protiv PE jakne
LSZH jakne za zatvorene prostore štite ljude tijekom požara ograničavanjem stvaranja toksičnog dima. Ali LSZH spojevi apsorbiraju vlagu lakše od polietilena. Za isključivo vanjsku primjenu, PE jakne pružaju čvršću zaštitu-otporniju na vremenske uvjete.
Složenost: većina stambenih instalacija prelazi unutar-na-vanjski prostor. Crni LSZH materijal služi za oba okruženja kada je pravilno formuliran s UV stabilizatorima. Ovo objašnjava zašto profesionalni instalateri preferiraju LSZH kabele za vanjske kablove unatoč nešto većoj osjetljivosti na vlagu-i izbjegavaju potrebu za odvojenim vrstama kabela za unutarnju i vanjsku upotrebu.
Realnost instalacije: teorija zadovoljava uvjete na terenu
Nikakvo inženjersko savršenstvo ne može nadvladati lošu praksu ugradnje.
Problem kontaminacije
Korištenje svjetiljke za provjeru vidljivih pukotina ili oštećenja na kabelima prije testiranja s mjeračem snage od optičkih vlakana zvuči jednostavno, ali vidio sam da instalateri stalno preskaču ovaj korak. Oni krive "loš kabel" kada je stvarni problem otisak prsta na prednjoj strani konektora.
Ljudski otisak prsta sadrži ulja i soli. Na kraju vlakna-stvara se mikro-leća koja raspršuje svjetlost. Kontaminirani konektor može dovesti do gubitka od 0,5-1,5 dB-više nego što bi cijeli kabel trebao pridonijeti. Rješenje: očistite svaki konektor, svaki put, odgovarajućim postupcima za čišćenje-optičkih vlakana. Puhnite komprimiranim zrakom, obrišite maramicom koja ne ostavlja dlačice i izopropilnim alkoholom, pregledajte pod mikroskopom, ponovite ako je potrebno.
Vremenska prognoza
Temperatura instalacije kreće se od -20 stupnjeva do +60 stupnjeva, ali to ne znači da su sve temperature jednako dobre. Instalacija kabela na ekstremnim temperaturama stvara toplinski stres kada se uravnoteži.
Ovo sam naučio gledajući zimsku instalaciju na -15 stupnjeva. Posada je povukla kabel zategnut između stupova (ispravna tehnika pri temperaturi postavljanja), ali kada je stiglo proljeće i temperature su dosegle +25 stupnjeva, kabel se proširio i dramatično ugibao, stvarajući potencijalne scenarije oštećenja od vjetra. Rješenje: izračunajte toplinsko širenje/stezanje i ugradite s odgovarajućom labavošću pri ekstremnim temperaturama ili pričekajte umjereno vrijeme.
Nasuprot tome, povlačenje kabela po ljetnim vrućinama čini plašt savitljivijim, ali i sklonijim deformacijama uslijed naprezanja pri postavljanju. Idealan prozor: temperatura okoline od 10-20 stupnjeva, niska vlažnost (lakše je održavati konektore čistima), minimalan vjetar (sigurnije za rad u zraku).
Imperativ testiranja
Korištenje optičkog reflektometra u vremenskoj domeni (OTDR) za prepoznavanje grešaka ili nepravilnosti u kabelu, dopunjeno mjerenjima optičkog mjerača snage na oba kraja, ostaje jedina pouzdana provjera kvalitete.
OTDR šalje svjetlosne impulse niz vlakno i mjeri povratno-raspršenje i refleksije. Ovo stvara grafikon udaljenosti-prema-gubicima koji pokazuje gdje se točno pojavljuju problemi: spoj na 45 metara s gubitkom od 0,3 dB, zavoj na 78 metara koji dodaje 0,5 dB, prljavi konektor na kraju koji pridonosi 1,2 dB. Bez OTDR testiranja rješavate probleme na slijepo.
Pokretanje osnovnih linija OTDR-a i pohranjivanje .sor datoteka omogućuje usporedbu godinama kasnije kada se izvedba smanji. Dijagnosticirao sam UV-slučajeve degradacije uspoređujući trenutne tragove OTDR-a s osnovnim linijama instalacije, pokazujući postupno raspodijeljeno povećanje gubitaka koje je ukazivalo na kvar plašta, a ne na diskretna oštećenja.
Put signala budućnosti: Što se mijenja
10,3 milijuna američkih domova prošlo je s optičkim vlaknima u 2024., čime je ukupan broj dostigao 88,1 milijun domova – 56,5% kućanstava. Ova brza implementacija pokreće evoluciju kabela u tri smjera.
Okruženja veće gustoće
Kako se implementacija pomiče u manje gusta prigradska i ruralna područja gdje ima manje od 60 domova po cestovnoj milji, što je porast u odnosu na 35% u 2023., zahtjevi za kabelima se mijenjaju. Veći rasponi zahtijevaju bolju vlačnu čvrstoću. Manje instalatera po milji znači-prekinuta rješenja postaju manje ekonomična. Kabel unaprijed-ugrađen u kanal nudi zaštitu od slučajnog oštećenja i omogućuje lakšu zamjenu, iako po većoj početnoj cijeni.
Vidim povećano usvajanje mikro{0}}sustava kanala u ovim implementacijama. Umjesto provlačenja kabela od 5 mm kroz kanal od 40 mm, instalateri upuhuju mikro-kabel od 3 mm kroz mikro- kanal od 12 mm. To smanjuje početne troškove instalacije kanala i omogućuje buduće nadogradnje kabela bez ponovnog-iskopavanja.
Tehnološka integracija
Pojava 50G-PON tehnologije zahtijeva kabele optimizirane za 1490nm i 1577nm valne duljine istovremeno. Tradicionalno vlakno G.657.A2 optimizirano je prvenstveno za 1310nm i 1550nm. Kabeli sljedeće{10}}generacije trebat će ravnije krivulje prigušenja preko čitavih O, E, S, C i L pojaseva kako bi podržali multipleksiranje-podjelom valnih duljina.
Također raste interes za hibridne kabele koji kombiniraju vlakna i električne vodiče za daljinsko napajanje određenih ONT-ova. To ima smisla za implementacije gdje AC napajanje nije pouzdano dostupno na lokaciji korisnika-ruralna područja, poljoprivredna postrojenja ili scenarije rezervnog napajanja.
Pritisci okoliša
Kabeli za vanjsku upotrebu sada se suočavaju s očekivanjima u trajanju od 25- godina+, ali sve ekstremniji vremenski uvjeti to izazivaju. Ispitao sam kabele iz instalacija na obali Meksičkog zaljeva koji su bili podvrgnuti 5 velikih sezona uragana - UV oštećenjima, izloženosti slanoj vodi, cikličkim promjenama temperature daleko iznad projektiranih specifikacija.
Proizvođači odgovaraju poboljšanim UV pakiranjima (veća količina čađe, UV{0}}aditivi za apsorpciju osim same čađe) i poboljšanim formulacijama za-blokiranje vode koje djeluju i u slanoj, a ne samo u slatkoj vodi. Neki vrhunski kabeli sada imaju specifikacije rada do -50 stupnjeva za krajnje sjeverne instalacije.
Zaključak: zašto je razumijevanje sustava važno
Kada dijagnosticiram instalacije, dosljedno se pojavljuju tri uzorka:
Kvarovi rijetko proizlaze iz samog kabela.Otprilike 70% problema sa slabim svjetlom javlja se u dijelu kućanstva zbog instalacijskih postupaka-uvijanja, kontaminacije, nepravilnog spajanja-a ne grešaka u proizvodnji kabela.
Fizika ne pregovara.Vlakno G.657.A2 ima minimalni radijus savijanja od 7,5 mm. Prekršite ovo, i vidjet ćete slabljenje, moguće odmah, vjerojatno nakon termičkog ciklusa. Svaka specifikacija postoji jer su inženjeri proveli godine određujući pragove kvarova.
Sustavna perspektiva pobjeđuje.Vanjski FTTH kabel nije samo komponenta-to je kritično sučelje gdje se pasivna optička distribucija susreće s aktivnom korisničkom opremom. ODN mora isporučivati signale unutar proračuna snage ONT-a, obično prozor od 20 dB. Uz tipične razdjelnike i udaljenosti, imate možda 3-5 dB margine za sve gubitke izazvane instalacijom. Jedan kontaminirani konektor briše tu marginu.
To objašnjava zašto iskusni instalateri postižu 99%+ stopu uspjeha prvi-put-, dok se manje vješte ekipe bore s 20% stope ponovnog-izvođenja na istom kabelu. Razlika nije u tome što tehnologija-optika sada prolazi kroz 56,5% američkih kućanstava, što dokazuje da tehnologija radi. Razlika je u razumijevanju da svjetlost koja putuje kroz staklo tanje od dlake zahtijeva preciznost na svakom koraku.
Vaša gigabitna veza funkcionira jer je negdje tehničar pravilno očistio konektor, poštovao specifikaciju radijusa savijanja i izbjegao uvijanje kabela tijekom instalacije. To je skrivena arhitektura koja omogućuje vaš 4K stream.
Često postavljana pitanja
Koja je stvarna razlika između G.657.A1 i G.657.A2 vlakana u vanjskim kabelima?
G.657.A1 dopušta minimalni radijus savijanja od 10 mm dok G.657.A2 dopušta 7,5 mm. Za vanjske instalacije, ovo je važno pri usmjeravanju oko uglova zgrada ili kroz uske prostore. Kompromis-: Vlakno G.657.A2 pokazuje malo veće prigušenje od G.657.A1, iako oba premašuju osjetljivost na savijanje vlakna G.652.D. Za tipične stambene staze ispod 100 metara, odaberite A2 za fleksibilnost usmjeravanja. Za veće zračne raspone gdje su zavoji minimalni, niža atenuacija A1 pobjeđuje.
Može li vanjski FTTH kabel raditi u zatvorenom prostoru ili trebam spojiti s unutarnjim kabelom?
Crni LSZH vanjski kabel može funkcionirati i na otvorenom i u zatvorenom prostoru ako je pravilno formuliran. Svojstva-usporavanja plamena zadovoljavaju propise za unutarnju gradnju, dok UV stabilizatori podnose izlaganje na otvorenom. Mnogi instalateri prelaze na bijeli{3}}unutarnji kabel s omotačem na ulazu u zgradu iz estetskih razloga-kupci više vole bijele kabele vidljive na unutarnjim zidovima. Funkcionalno, nastavak vanjskog kabela u zatvorenom prostoru dobro funkcionira ako vam ne smeta izgled i ako je kabel u skladu s lokalnim protupožarnim propisima.
Kako mogu znati je li moja vanjska instalacija spuštenog kabela zakazala zbog kvalitete kabela ili loše instalacije?
OTDR test daje konačan odgovor pokazujući točno gdje dolazi do gubitaka. Greške u proizvodnji kabela pojavljuju se kao postupni raspoređeni gubici duž cijele duljine. Problemi s instalacijom pokazuju se kao točkasti gubici: visoki gubici na mjestima spajanja ukazuju na lošu fuziju ili kontaminaciju; gubitak na određenim udaljenostima ukazuje na povrede radijusa savijanja ili fizičku štetu. Ako se prigušenje čini ujednačenim, ali većim od specifikacije, postoji sumnja na uvijanje tijekom instalacije-ovo stvara distribuirane gubitke mikrosavijanja koji oponašaju probleme s kvalitetom kabela, ali zapravo proizlaze iz rukovanja.
Što uzrokuje pad performansi vanjskog kabela mjesecima nakon instalacije?
Tri primarna mehanizma: UV degradacija zbog nedovoljne količine čađe u plaštu dovodi do prodora vode i difuzije vodika u vlakno, trajno povećavajući prigušenje. Drugo, popuštanje naprezanja zbog nepravilnog radijusa savijanja tijekom instalacije očituje se postupnim povećanjem gubitka tijekom 48-72 sata kako se molekularna struktura vlakna uravnotežuje. Treće, toplinski ciklus uzrokuje različito širenje između slojeva kabela; ako je instalacija obavljena na ekstremnim temperaturama, to može dovesti do novih naprezanja kada se promijeni temperatura okoline. Rješenje: pravilna instalacija s točnim radijusom savijanja, temperaturno-odgovarajućim izračunima labavosti i materijalima kabela otpornim na UV zračenje.
Rade li-samonosivi kablovi u obliku osmice bolje ili lošije od standardnih ravnih kablova?
Zračni kabeli na slici 8 s čeličnom žicom mogu podnijeti vlačna opterećenja od 6000N u usporedbi s 500N za ravne kabele, što ih čini neophodnim za zračne raspone veće od 40-50 metara. Prenosna žica nosi težinu kabela, izolirajući optičko vlakno od mehaničkog opterećenja. Međutim, geometrija osmice osjetljivija je na uvijanje tijekom instalacije, što uzrokuje veće slabljenje nego savijanje. Za podzemne kanalske instalacije, ravni kabeli nude lakše provlačenje kroz cjevovod. Izbor ovisi o načinu ugradnje: zračni rasponi trebaju osmicu, podzemne i kratke unutarnje staze preferiraju ravne izvedbe.
Zašto neke instalacije koriste prethodno-završene konektore, dok druge koriste fuzijsko spajanje?
Unaprijed{0}}završeni kabeli štede vrijeme instalacije u regijama s visokim-radom-cijenom, omogućujući spajanje plug-and-play bez specijalizirane opreme za spajanje. Ovo dobro funkcionira za standardne instalacijske duljine. Terenski završetak putem fuzijskog spajanja nudi bolje upravljanje zastojom i niže troškove po-jedinici kabela, ali zahtijeva skupu opremu za spajanje i vješte tehničare. Fuzijsko spajanje postiže niže unesene gubitke (ispod 0,1 dB) u usporedbi s mehaničkim konektorima, što ga čini preferiranim za veće ukupne udaljenosti veze gdje je svaki djelić dB važan. Mnoge implementacije koriste hibrid: unaprijed-završen na točki distribucije za kvalitetu i brzinu,-spojen na terenu na strani korisnika radi fleksibilnosti duljine.
Koja je maksimalna udaljenost koju vanjski FTTH kabel može pouzdano podržati?
Standardna industrijska pretpostavka je raspon od 80 metara za tipične stambene FTTH kabele, iako to nije teško tehničko ograničenje. S vrhunskim vlaknima koja postižu prigušenje od 0,3-0,4 dB/km, optički gubitak čak i preko 200 metara ispod je 0,1 dB. Prava ograničenja su mehanička: zračni kabeli popuštaju pod vlastitom težinom preko 80-120 metara bez srednje potpore; povlačenje kanala pod zemljom premašuje sigurne granice napetosti preko 150-200 metara, ovisno o usmjeravanju kanala; ONT zahtijeva snagu signala unutar -8dBm do -28dBm, a veće udaljenosti gutaju ukupni proračun snage koji se dijeli s gubicima razdjelnika i drugim vezama. Za instalacije veće od 100 metara, pažljiva analiza proračuna veze postaje obavezna.
Koliko dugo treba trajati vanjski kabel prije nego što ga treba zamijeniti?
Optički kabeli za vanjsku upotrebu dizajnirani su za radni vijek od 25- godina, ali stvarna dugovječnost uvelike ovisi o izloženosti okoliša i kvaliteti instalacije. Kabeli koji zadovoljavaju odgovarajuće specifikacije UV-otpornosti i instalirani unutar dopuštenih radijusa savijanja mogu trajati duže od 30 godina u umjerenim klimatskim uvjetima. U surovim okruženjima s ekstremnom izloženošću UV zračenju, obilnim padalinama i ciklusima smrzavanja i odmrzavanja, razgradnja se ubrzava, a kvarovi se pojavljuju nakon 10-15 godina ako je UV zaštita jakne neadekvatna. Ključni pokazatelj: pohranjivanje osnovnih mjerenja OTDR-a pri instalaciji omogućuje periodično testiranje kako bi se otkrilo postupno povećanje prigušenja prije nego se usluga pogorša, što omogućuje proaktivnu zamjenu umjesto čekanja kvara.
