Zašto je MPO zadana za kabliranje AI podatkovnog centra

Klasteri umjetne inteligencije ponovno su napisali matematiku-broja vlakana. Jedna jedinica za vježbanje može povezati tisuće GPU-a kroz lisnato-mrežno tkivo, a svaki GPU-za-prebacivanje i prebacivanje-na-preklopnu vezu trebaju paralelne optičke trake. Duplex LC kabliranje jednostavno ne može isporučiti tu gustoću priključaka unutar stalka. MPO to rješava prekidanjem 8, 12, 16, 24 ili više vlakana u jednom otisku konektora -, a generacije 800G i 1.6T to sada pretpostavljaju. ThePlan puta Ethernet savezajasno pokazuje krivulju: 800G je već u masovnoj implementaciji, a 1,6T je definirano, a 3,2T se raspravlja.

MPO protiv MTP

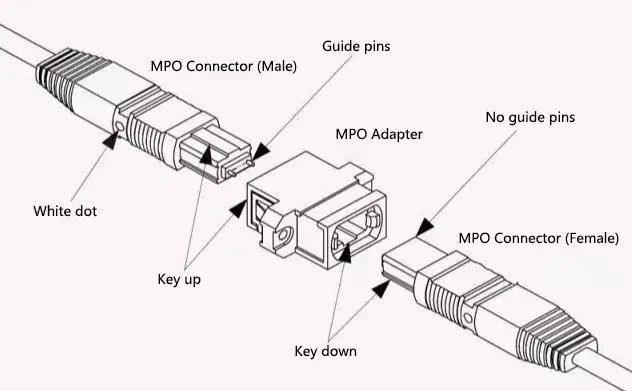

Ovo je najčešća zabuna koju razjašnjavamo. MPO (Multi-fiber Push-On) je obitelj generičkih konektora definirana prema IEC 61754-7 i TIA-604-5. MTP je zaštitni znak MPO tvrtke US Conec s čvršćim poravnanjem pinova, poboljšanom oprugom i plovkom prstena. MTP je MPO; nije svaki MPO MTP. Za nabavu AI podatkovnog centra, usredotočite se na broj vlakana, stupanj unesenog gubitka i polaritet - ne na oznaku marke. Naša analizarazlike između MPO i MTPpokriva mehaničke tolerancije ako želite dublji pogled.


Broj MPO vlakana za 400G i 800G: 8, 12, 16 ili 24?

Broj vlakana prva je odluka i trebao bi biti vođen optičkim modulom -, a ne onim što vaše postojeće kasete podržavaju. Kratko mapiranje:

• MPO od 8 vlakana- izvorno za 40GBASE-SR4, 100GBASE-SR4, 400GBASE-DR4 i 400GBASE-SR4. Četiri odašiljačke i četiri prijamne trake, bez tamnih vlakana.
• MPO od 12 vlakana- naslijeđena zadana vrijednost. I dalje radi za SR4, ali četiri vlakna ostaju neiskorištena, što je neučinkovitost koju mnogi hiperskaleri više ne prihvaćaju.
• MPO od 16 vlakana- standard za 800G. 800GBASE-SR8 (višemodni, do 100 m) i 800GBASE-DR8 (jednomodni, do 500 m) oba su definirana uIEEE 802.3df-2024preko osam traka - 16 vlakana. MPO od 16 vlakana koristi pomaknuti položaj ključa kako bi spriječio slučajno spajanje s adapterima od 12 vlakana.
• MPO od 24 vlakna- naširoko se koristi za magistralne kablove i prekidne kasete gdje se kombiniraju dvije grupe od 12 vlakana.
• 32 vlakna i više- koristi se u -sponovima visoke gustoće i ranim 1.6T implementacijama gdje se spajaju dvije trake od 16 vlakana.

Praktično pravilo: uskladite broj MPO vlakana s brojem traka optičkog modula koji napajate. Ako je 800G SR8 ili DR8 u dizajnu, 16-vlakno je specifikacija. Ako je 1.6T u 3-godišnjem planu, instalirajte 16-slojnih vlakana danas čak i ako je samo 8 svjetlovodnih vlakana upaljeno - ponovno povlačenje sfernih linija u sredini životnog ciklusa jedna je od najskupljih pogrešaka u ovom segmentu.


Singlemode vs Multimode MPO: Koji ide kamo u AI klasteru?

Kratak odgovor: višemodni za kratke veze unutar-raka i reda-na razini; singlemode za sve što napušta red.

• Prebacivanje s poslužitelja na list- obično ispod 100 m. Višemodni MPO na OM4 ili OM5 s modulima SR-klase još uvijek je isplativ-ovdje. Pogledajte našemogućnosti višemodnog vlaknaza-uvođenje kratkog dosega.
• List do hrpta, hrbat do srži- dosegi često prelaze 100 m i prelaze podatkovne dvorane. Singlemode MPO s DR ili FR optikom pouzdan je izbor i -dokazana veza za nadogradnju brzine. Našeportfelj jednomodnih vlakanauključuje standardne G.652.D i ultra-niske-varijante gubitaka.
• Među-zgrada ili među-kampus- samo singlemode.

Vrijedno je jasno reći: multimode je jeftinije na razini modula, ali gubi tlo unutar AI klastera. Proračuni veza se smanjuju na 800G, a mnogi hiperskaleri sada prema zadanim postavkama postavljaju singlemode MPO čak i tamo gdje bi višemodni tehnički funkcionirao, uglavnom kako bi se pojednostavio broj SKU-a za optiku i sačuvao prostor za 1,6T.


Probojne arhitekture: gdje MPO postaje stvaran u AI tkaninama

Jedan slučaj korištenja MPO-a često se propušta u generičkim vodičima: breakout. U AI tkaninama, jedan 800G preklopnik često opslužuje dva 400G NIC-a ili osam 100G NIC-a, a razdvajanje se događa u kablovima. Dva uobičajena obrasca:

• 800G → 2×400G- MPO od 16 vlakana na strani prekidača dijeli se na dva MPO-a od 8 vlakana na strani poslužitelja.
• 800G → 8×100G- MPO sa 16 vlakana širi se na osam LC duplex konektora, jedan po 100G NIC.

Pogreška koju najčešće vidimo je naručivanje jednoobraznih magistralnih kabela bez prethodnog modeliranja točaka prekida. Mapirajte topologiju priključka-na-NIC prije nego što se presječe sastavnica kabela.


Polaritet: Zašto je tip B zadani za 40G–800G

Polaritet (preslikavanje prijenosnih i prijamnih vlakana s jednog kraja veze na drugi) je mjesto gdje inače ispravno postavljanje kablova ne uspije-pojačati. TIA definira tri metode - tip A, tip B i tip C. Za paralelnu optiku od 40G do 800G, tip B je de facto industrijski standard jer isporučuje ispravno mapiranje Tx-u-Rx sa simetričnim MPO trankovima. Konvencija miješanja polariteta u objektu jedna je od skupljih pogrešaka za popravljanje nakon-instalacije.

Standardizirajte jednu vrstu polariteta za cijelo postrojenje, dokumentirajte to u specifikaciji i zahtijevajte od dobavljača kablova da isporuči unaprijed-označene, unaprijed-testirane sklopove. TheVodič za kupnju MPO konektorapokriva mapiranje polariteta s razrađenim primjerima.

Ocjene gubitka umetanja: zašto su važnije kod 800G

Na 10G i 100G, 0,5 dB gubitka konektora rijetko je uzrokovalo probleme. Na 800G može gurnuti vezu izvan proračuna optičke snage. Specifikacije IEEE 802.3df ostavljaju manje prostora za gubitke kabela za spajanje i kaseta od ranijih brzina, a svaki spojeni MPO par u putu strukturiranog kabliranja troši taj proračun.

• Standardni{0}}gubitak MPO- ~0,5 dB po sparenom paru. Prihvatljivo za mnoge 100G i neke 400G aplikacije; tijesno za 800G.
• MPO s niskim-gubicima- Manje od ili jednako 0,35 dB. Razumna zadana vrijednost za 400G i 800G kratkog-dometa.
• MPO s ultra-niskim-gubicima- Manje od ili jednako 0,2 dB. Odredite na 800G singlemode vezama s dva ili više uparenih MPO parova i na bilo kojoj 1.6T vezi.

Kada dijagnosticiramo rubne veze na novim verzijama umjetne inteligencije, najčešći glavni uzrok su konektori standardne-razreda navedeni u proračunu veze za koje je potreban nizak-gubitak ili ultra-nizak-gubitak. Mnogo je jeftinije navesti ispravnu ocjenu u fazi projektiranja nego rješavati probleme nakon što su GPU-ovi napunjeni.

Kontrolni popis MPO specifikacija za kupce AI podatkovnih centara

Kada pomažemo klijentima da finaliziraju sastavnicu, prolazimo redom kroz sedam stavki. Nedostatak jedne stvara preradu:

• Optički modul i brzina- SR4, SR8, DR4, DR8, FR4 ili FR8. Ovo tjera sve nizvodno.
• Broj vlakana- odgovara broju traka modula.
• Vrsta vlakana- OM4 ili OM5 za kratko multimode; G.657.A1 za krpanje; G.652.D ili ultra-niski-gubitak za spojne kanale.
• Stupanj unesenog gubitka- odgovara ukupnom proračunu za gubitak veze, uključujući spojeve i prijelaze ploča.
• Polaritet- tipično Tip B za AI tkanine; dokumentirano i provedeno.
• Krajnje lice- APC za singlemode (za suzbijanje povratne-refleksije na PAM4 vezama); UPC prihvatljiv za multimode.
• Dosljednost ponude- za uvođenja u hiperrazmjeru, konzistentnost ferule od serije-do-serije važna je jednako kao i nominalne specifikacije. Tražite krivulje distribucije, a ne samo tipične vrijednosti.

Za veće ili složenije građevine našrješenja za povezivanje podatkovnih centaratim može proći ovaj kontrolni popis prema određenoj topologiji.

Planiranje unaprijed: 1.6T i Co-pakirana optika

Dvije će sile oblikovati sljedeći ciklus MPO specifikacija. Prvo, korak s 800G na 1,6T već je definiran u IEEE 802.3dj i doći će otprilike dvostruko brže od prijelaza s 400G-na-800G. Drugo, ko-zapakirana optika pomiče optički motor na podlogu prekidača, smanjujući električne gubitke, ali koncentrirajući više vlakana unutar okvira. Nijedno ne smanjuje MPO potražnju - oboje guraju osnovnu liniju prema većem broju vlakana i ultra-singlemode s malim gubicima kao zadanu, a ne premium opciju.

Konkretno, ako je osvježenje vašeg kabelskog postrojenja planirano za 2026. – 2028.: instalirajte 16-jednomodnih vlakana kao osnovu, navedite ultra-niske-gubitke na bilo kojoj vezi koja bi mogla prenositi 1,6T i ne štedite na dokumentaciji o polaritetu. Već smo vidjeli operatere koji su naveli 12-optika u 2022. godini kako planiraju rip-i zamjenu danas - trošak koji zasjenjuje izvorne uštede na kablovima.

Zaključak

MPO više nije izborni dodatak visoke -gustoće - on je strukturna okosnica kabliranja AI podatkovnog centra. Odluke koje su važne su broj vlakana, stupanj gubitka, polaritet i vrsta vlakana. Nabavite ih točno prema specifikaciji i postrojenje nosi barem jednu generaciju nadogradnje brzine. Ako trenutno procjenjujeteMPO i MTP proizvodiza 400G ili 800G izgradnju, naš inženjerski tim rado će s vama prošetati popisom za provjeru prema vašoj specifičnoj topologiji.
